太陽能光伏電站中的電纜敷設
2017-11-15

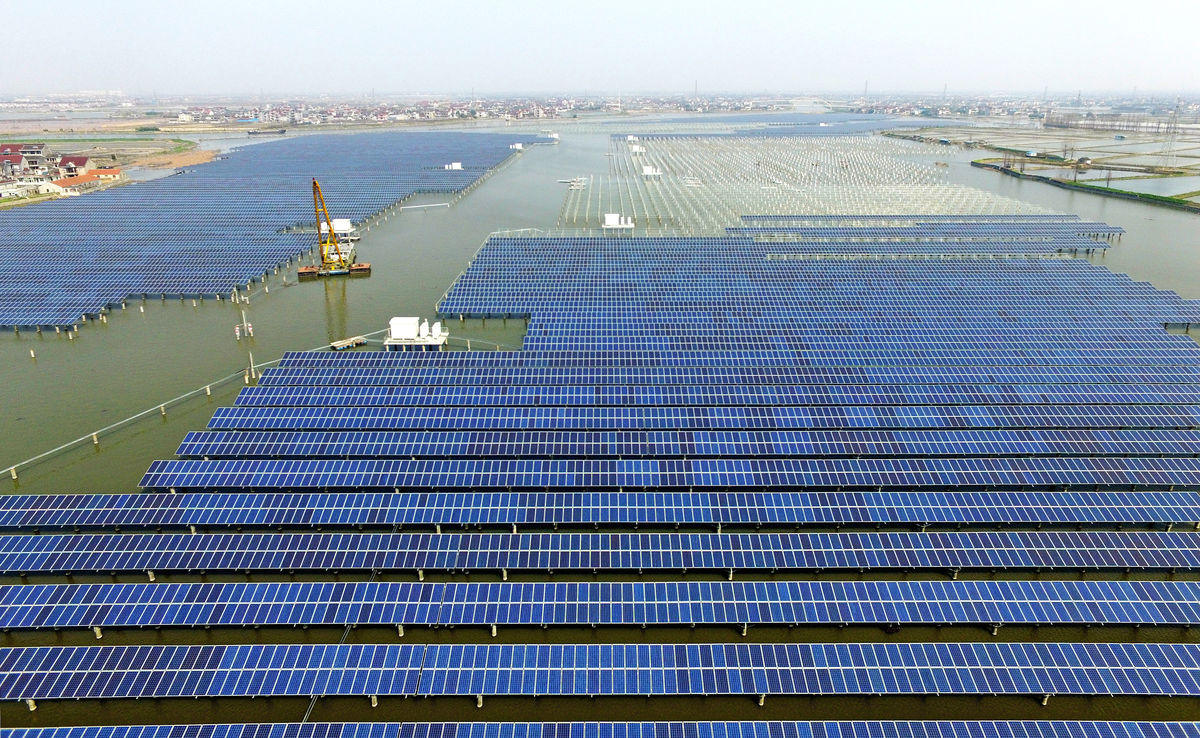

太陽能光伏電站中的電纜敷設�！局曛尥耆萍�-電纜管道柔性封堵-專業制造商/免費解決方案 服務電話：0731-22373206 QQ:411395613】我國的太陽能光伏得到了突飛猛進的發展，光伏不在是高高在上觸不可及的新鮮事物。在許多光照條件好的區域，如西藏、青海、甘肅、寧夏、沿海等太陽能資源豐富地區已建成或是在建的都不少。熠熠生輝的光伏陣列群。在烈日的暴曬下，一塊塊藍色的太陽能光伏發電板顯得格外耀眼。太陽能光伏建設中電纜的敷設也是重中之重，針對于這個問題，株洲市完全科技有限公司管道封堵專家介紹如下：
太陽能光伏電站中電纜的敷設
工序：材料→運輸、保管→電纜管敷設及電纜橋架安裝→電纜安裝前的絕緣電阻測試→電纜敷設。
(1)、電纜敷設前應檢查橋架的齊全和油漆的完整，電纜型號、電壓、規格應符合設計，并有產品合格證。
(2)、電纜敷設時，在其終端與電纜橋架或電纜溝內應留有備用長度。
(3)、電纜在橋架上垂直敷設時，電力電纜首末端及轉彎、接頭兩端應作固定。
(4)、塑料絕緣電纜的彎曲半徑不小于電纜外徑的10倍。
(5)、電纜敷設時，電纜應從盤的上端引出，應避免電纜在支架上及地面磨擦拖拉，電纜表面不得有機械損傷。
(6)、電纜敷設時不宜交叉，電纜應排列整齊，電纜終端頭、電纜連接處、電纜井的兩端應裝設標志牌、標志牌應注明線路編號(當設計無編號時，則應標明型號、規格及起訖地點)，牌子字跡應清晰，不易脫落。標志牌規格宜統一，應能防腐，掛裝牢固。
(7)、電纜進入電纜溝、建筑物、盤(柜)以及穿入管子時，出入口應封閉，管口應密封。
(8)、電纜終端頭與電纜接頭制作前應作好檢查，保證相位正確，采用絕緣材料應符合要求。
太陽能光伏電站中的配線工程
工序：配管→管內穿線
1)本工程均為暗配管線，暗敷于裝修可燃材料頂棚內、明敷于潮濕場所或埋地敷設的線路應采用金屬管布線，明敷或暗敷于干燥場所的線路可采用PVC電線管。穿金屬管的交流線路，不同回路、不應同管敷設，同一回路不應分管敷設。金屬管明敷時的固定點間距，以及和其它管道同側敷設和交叉時的凈距，均應符合施工規范及設計要求。
管線線路較長時，宜適當加裝接線盒，直線部分不超過30m，一個彎不超過20m，二個彎不超過15m，三個彎不超過8m。
金屬管敷設完后，應對根數、管徑、起始點進行檢查，對遺漏者及不符合圖紙和現行施工規范要求的應進行修補。
2)管內穿線宜在建筑物的抹灰及地面工程結束后進行。在穿線之前，應將管中的積水及雜物清除干凈。導線在管內不得有接頭和扭結，其接頭應在接線盒內連接。
3)導線穿入鋼管后，在導線出管口處，應裝護口保護導線，在不進入盒(箱)內的垂直管口，穿入導線后，應將管口作密封處。WQBZ充氣型電纜管道封堵氣囊能很好的解決電纜套管口的防水封堵問題，效果得到了電力相關部門認可，在大力行業已廣泛應用。

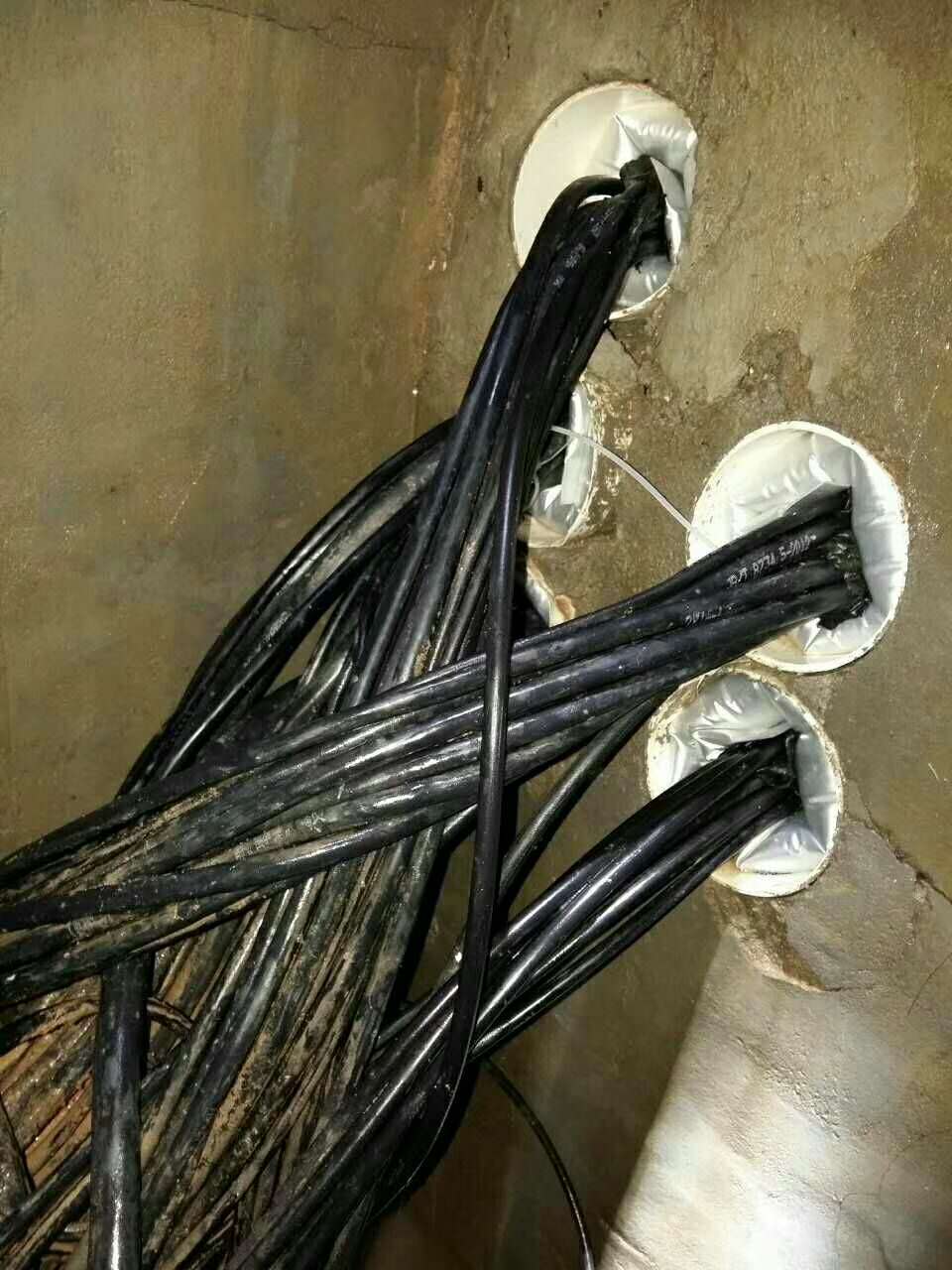

WQBZ充氣型電纜管道封堵氣囊
湖南株洲市完全科技有限公司生產的國家專利充氣型管道防水封堵產品，產品核心部件“充氣管塞”，是高分子鋁箔復合材料制成的密封氣袋，利用充氣膨脹的原理實現管孔的封堵效果。充氣管塞兩側貼有防水膠條，防水膠條在產品充氣達到2.6-2.8公斤氣壓時，將管道、充氣管塞、電纜三者之間的空隙很好的填充，以達到完全密封效果。充氣管塞充氣孔內側安裝有硅膠材料，在充氣完成拔除充氣管時，硅膠材料的自我填充的性能可以對充氣孔進行封堵，確保氣體不泄漏。
