電纜直埋行業標準
2017-08-02
電纜直埋行業標準�！�株洲完全科技 整理】電纜的敷設方式有很多，那么什么事電纜直埋呢?電纜管道專家指出：直埋電纜是按照規范的要求，挖完直埋電纜溝后，在溝底鋪砂墊層，并清除溝內雜物，再敷設電纜，電纜敷設完畢后，要馬上再填砂，還要在電纜上面蓋一層磚或者混凝土板來保護電纜，然后回填的一種電纜敷設方式。
電纜直埋行業標準適應范圍
適用于10kV電纜工程的直埋電纜壕溝及電纜槽盒的施工。
電纜直埋行業標準—— 設計要求
1.通用要求
(1)電纜壕溝嚴禁平行設置于管道的正上方或下方，嚴禁布置熱力管道，嚴禁有易燃?xì)怏w或易燃液體的管道穿越。
(2)電纜路徑的上下左右轉向部位，均應滿足電纜允許彎曲半徑要求。
2.直埋電纜壕溝的設計要求
(1)電纜壕溝的開挖深度不得小于0.9m，穿越農田或在車行道下時不應小于1.2m。
(2)電纜壕溝開挖后，溝底應平整，深淺一致。溝底有一層良好的土層，防止石塊或異物凸起。溝壁要有防止坍塌的措施。
(3)電纜應敷設于壕溝里，并應沿電纜全長的上、下緊鄰側鋪以厚度不小于100mm厚的細砂。沿電纜全長應覆蓋寬度不小于電纜兩側各50mm的保護板，保護板宜采用鋼筋混凝土，厚度不小于60mm。
(4)直埋敷設的電纜與鐵路、公路或街道交叉時，應穿保護管，保護范圍應超出路基、街道路面兩邊以及排水溝邊0.5m以上。
(5)回填土不能有含腐蝕性物質，不能有木塊、碎布等有機物，以防誘發白蟻�；靥钴浲粱蛏白又胁粦�(yīng)有石塊或其他硬質雜物。
(6)沿電纜路徑的路面一般直線每隔10～15m以及電纜分支、轉彎、接頭、進入建筑物等處應設置醒目的電纜標志。敷設在泥質地帶的電纜線路，應豎立電纜標志樁。在郊區等空曠區域的直線線行可每隔20m安裝電纜標志。
3.電纜槽盒的設計要求
(1)浮面槽盒開挖施工中不得超挖，如發生超挖，應用石粉回填夯實至設計深度。
(2)電纜槽盒溝底應平整，并鋪不小于100mm厚的石粉墊層。對土壤松軟的地段，溝底還必須墊混凝土塊，防止電纜槽盒傾側。
(3)安裝槽盒時，槽盒之間必須緊靠，接口平順。槽盒的接縫用C15混凝土砌合，混凝土必須充滿接縫。溝槽的特殊接駁處由磚溝保護，如經過通道有行車可能時，必須采取補強措施或采用排管敷設。
(4)當電纜槽盒出現高差時，需進行放坡處理，坡度不宜大于15°。
(5)電纜敷設在槽盒中，其上下左右應充滿細砂。
(6)鋪設預制蓋板時，板縫緊密平直，完全正放在槽盒的上方。
(7)土方回填宜采用人工回填，并分層夯實，每層厚度不大于300mm。回填土不能有含腐蝕性物質，不能有木塊、碎布等有機物，以防誘發白蟻。嚴禁機械直接推填，以防止損壞槽盒結構。
(8)沿電纜路徑的路面一般直線每隔10～15m以及電纜分支、轉彎、接頭、進入建筑物等處應設置醒目的電纜標志。敷設在泥質地帶的電纜線路，應豎立電纜標志樁。在郊區等空曠區域的直線線行可每隔20m安裝電纜標志。
電纜直埋行業標準——施工工藝要點
(1)確定高程基點和溝邊線的基線，使用平水儀測定引入基溝內，確保溝段走向的水平平面;
(2)溝體開挖出土方應及時外運，不得隨意堆放;
(3)土方開挖的深度、寬度尺寸應符合設計要求;
(4)溝體開挖時，密切注意地下管線、構筑物分布情況，發現問題，應立即停止開挖，并通知設計及監理人員，處理辦法落實后繼續施工;
(5)安裝槽盒時，應用水平尺控制槽盒的水平度。
電纜直埋行業標準——樣板圖片

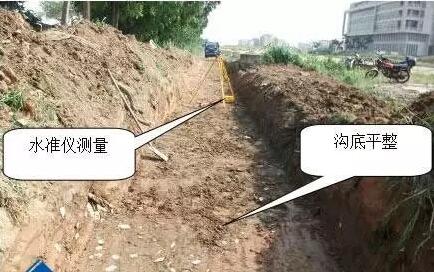

電纜壕溝開挖

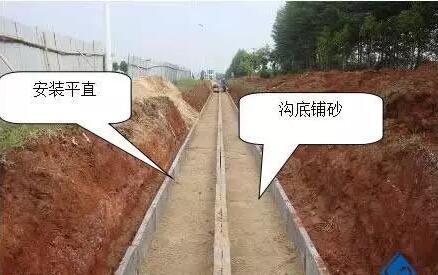

電纜槽盒施工

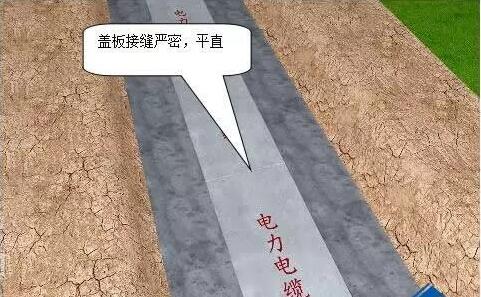

電纜槽盒施工
