密封氣囊安裝經驗分享3：怎么對應電纜管孔規格選擇密封氣囊型號
2022-11-14
關鍵詞：電纜管孔、密封氣囊、防水封堵

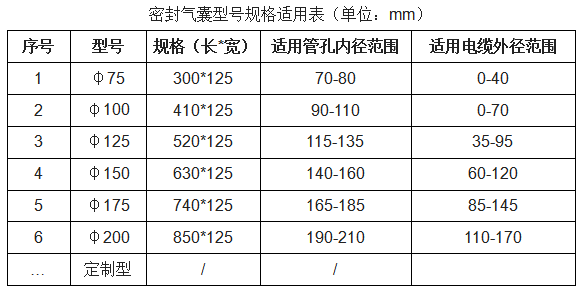

株洲市完全科技有限公司生產的充氣式電纜管道密封氣囊現有標準型號為：φ75、φ100、φ125、φ150、φ175、φ200，對應防水封堵電纜管孔內徑為φ70-210之間的管孔。詳見下表
注1、適用電纜外徑計算公式參考如下：
最小值=管孔內徑小值-80，例如：φ200的最小值=165-80=85
最大值=管孔內徑大值-40，例如：φ200的最小值=210-40=170
注2、電纜外徑＜最小值的，需要加裝假電纜以增大電纜外徑，但管孔規格≤100的，不需要加裝假電纜。
注3、超出此表范圍的可向技術客服咨詢（李工18973338007），又或是生產定制型號產品。

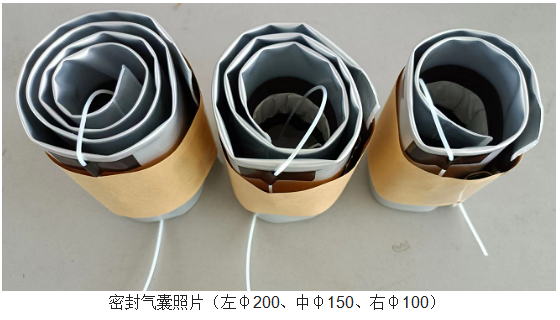

密封氣囊不同型號規格實物產品對比照片，見下圖：
原則上按照標準電纜外徑與管道內徑比例為1:≥1.5（即管孔內徑是電纜直徑的1.5倍以上）。但在實際施工過程中，經常出現非標準施工操作。例如：內徑150的電纜管孔穿一根直徑35的電纜、內徑190的電纜管孔穿一根直徑兩根直徑10的光纖、內徑100的電纜管孔穿十幾根小電纜總直徑達到80等等。這鐘電纜管孔與內穿電纜直徑比例嚴重超標或不匹配的情況，也就導致有的電纜管孔空隙太小無法塞入密封氣囊，又或是空間太大密封氣囊膨脹密封不到位。

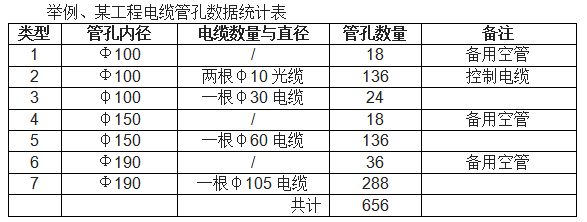

因此，客戶在訂購密封氣囊之前，一定要查看設計圖紙或?qū)嵉販y量以確認電纜管孔的內徑數據和電纜直徑。對供貨商提交統計數據，可參考下表：
密封氣囊供應商將在客戶提交的統計數據基礎上進行分析，匹配出合適型號的密封氣囊產品。
以上就是我針對怎么對應電纜管孔規格選擇密封氣囊型號的經驗總結，希望能夠給到大家一些幫助。若有不清楚的，可電話聯系（李工18973338007）做進一步溝通交流。
