清水塘大橋（株洲八橋）拉索導管孔封堵方案
2023-11-04

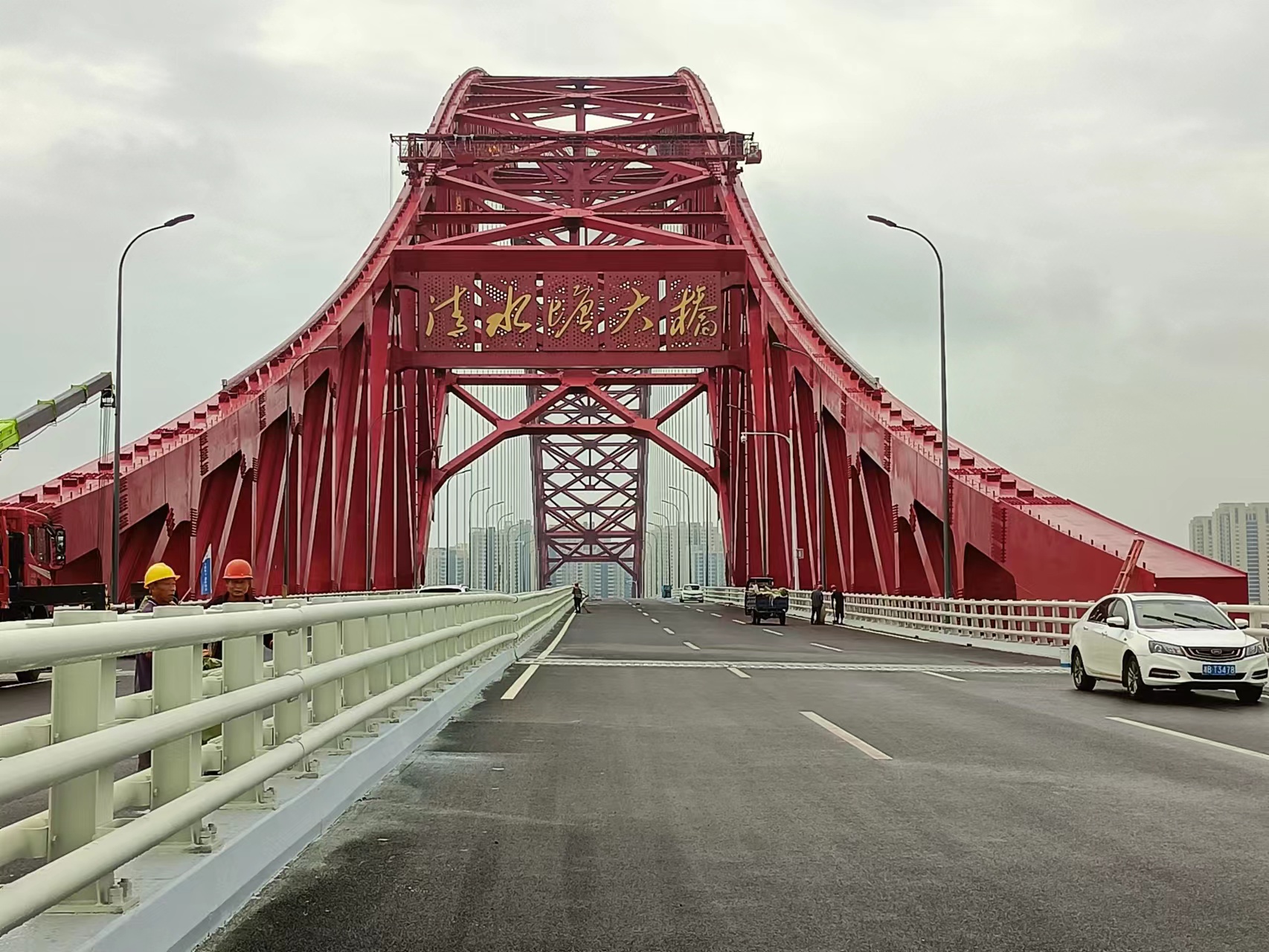

大橋上層橋面（機動車行駛路面）正面照片
項目現場勘察
清水塘大橋現場勘察主要是：1、確認拉索導管孔類型及位置；2、確認拉索導管孔數量和規格。
索導管類型及位置
清水塘大橋上層橋面的拉索導管孔分為吊索導管孔與水平索導管孔，其位置都在道路兩側護欄與橋面最外側護欄之間（見下圖）。

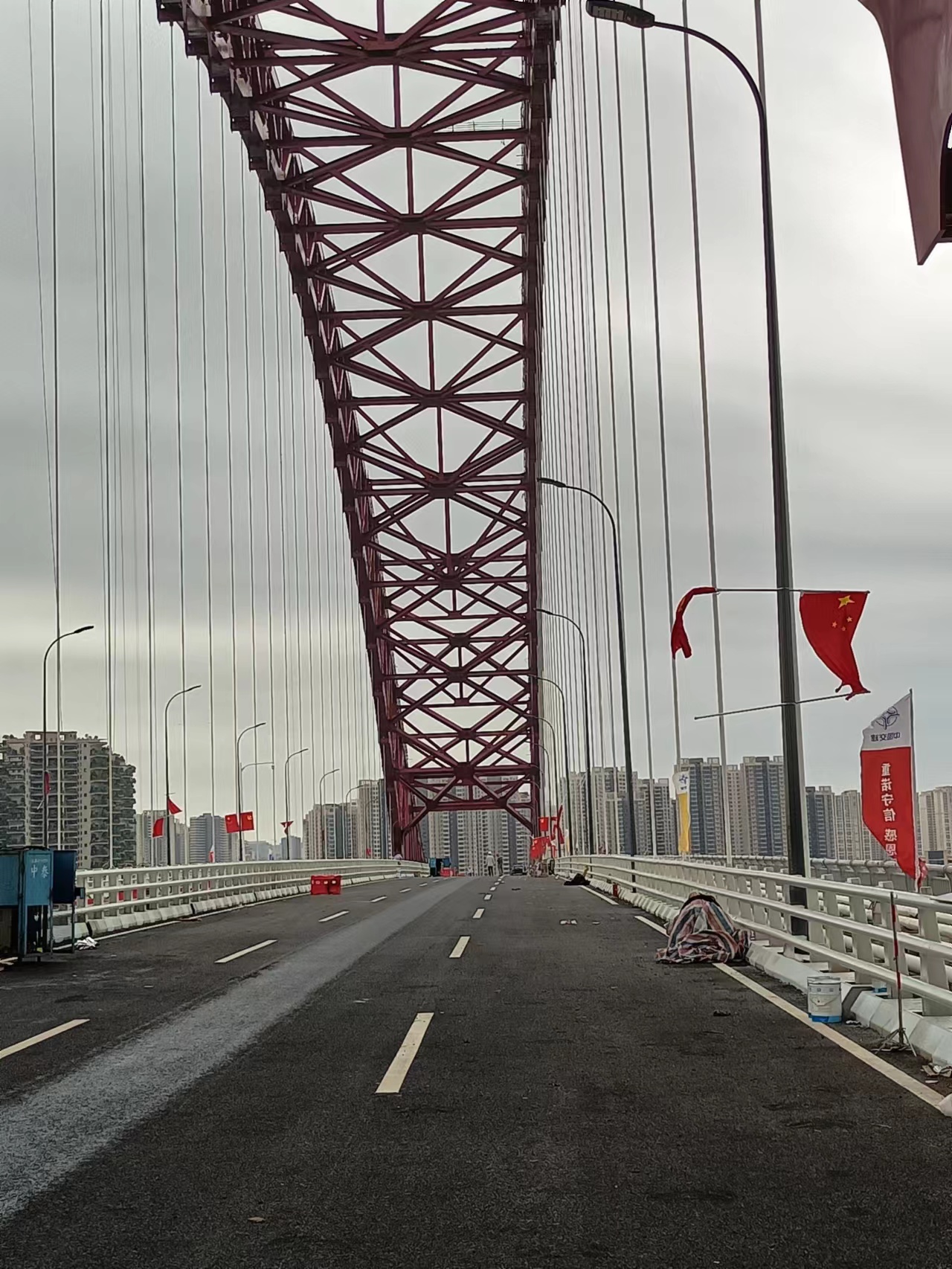

大橋拉索分布位置照片1
大橋拉索分布位置照片2

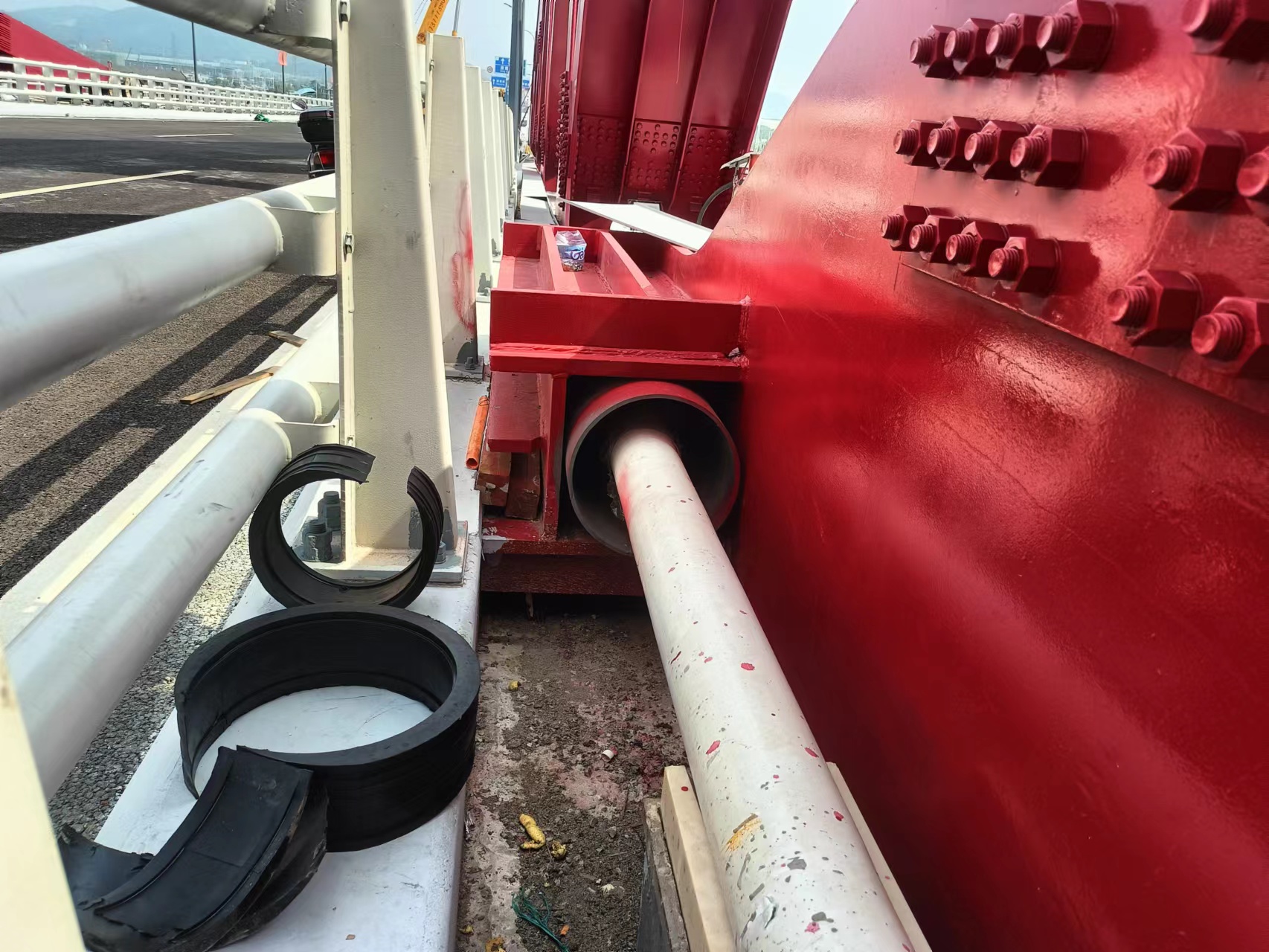

水平索導管孔位置1
水平索導管孔位置1

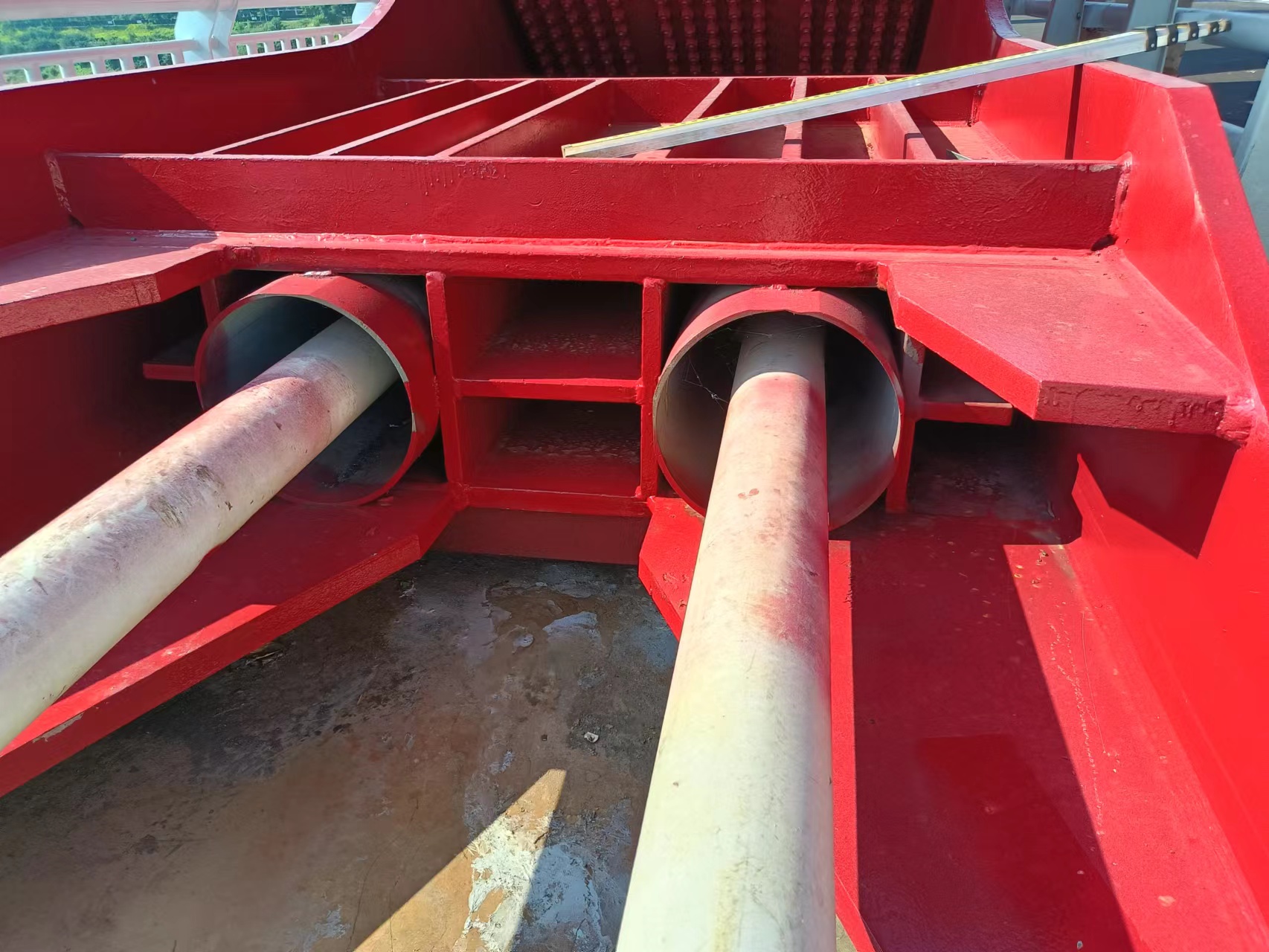

水平索導管孔位置2

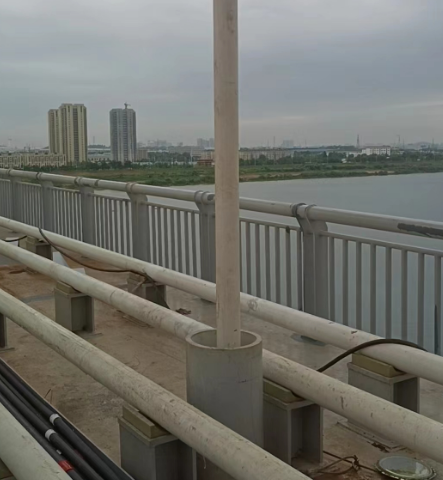

吊索導管孔位置
吊索導管孔位置
索導管孔數量和規格
清水塘大橋上層橋面拉索導管分為五個型號規格，梁端索導管孔共計74個。

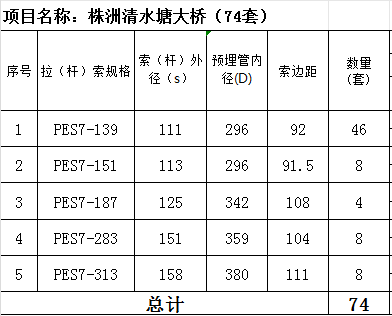

清水塘大橋索導管數據表

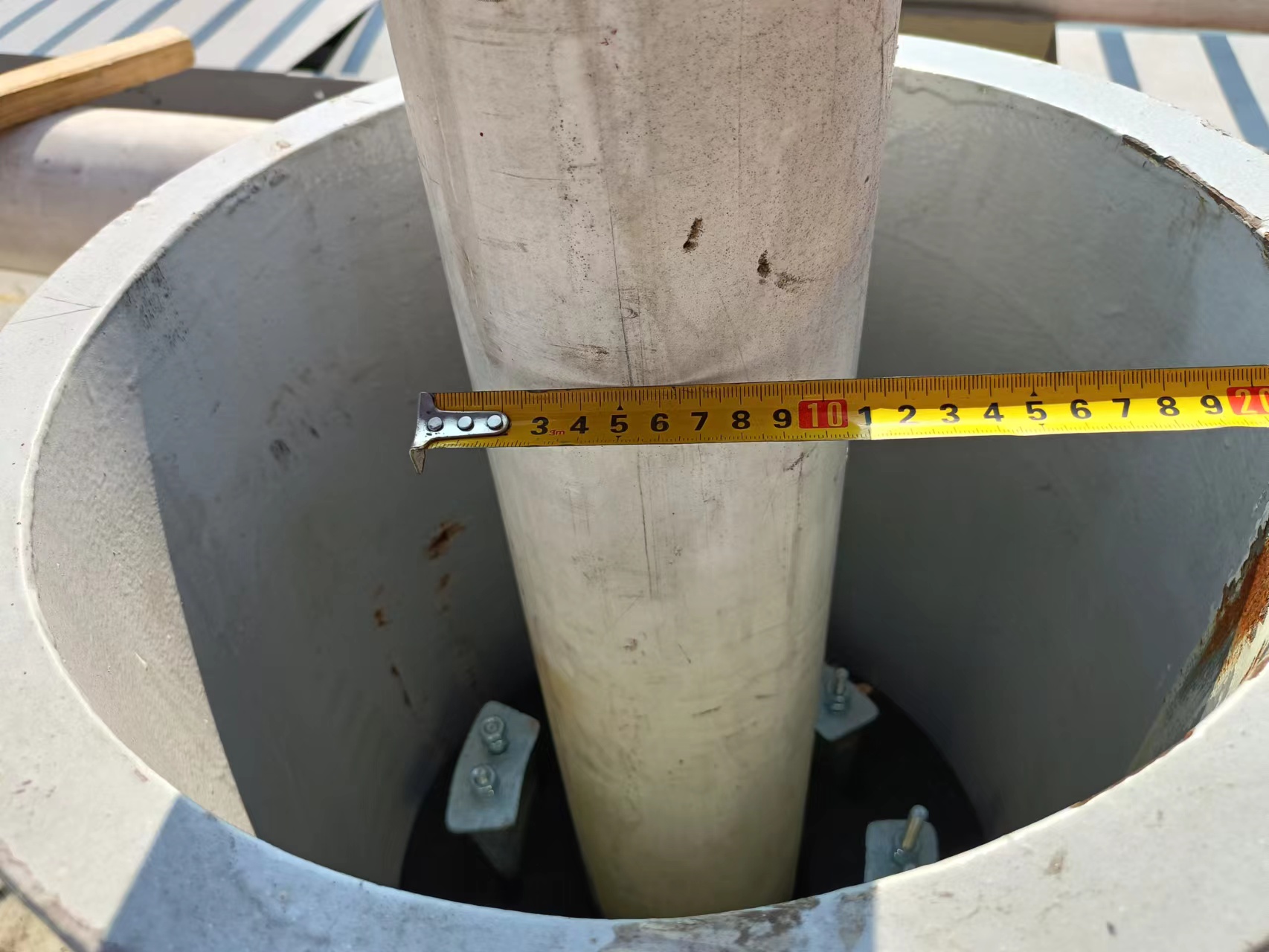

測量索導管內徑

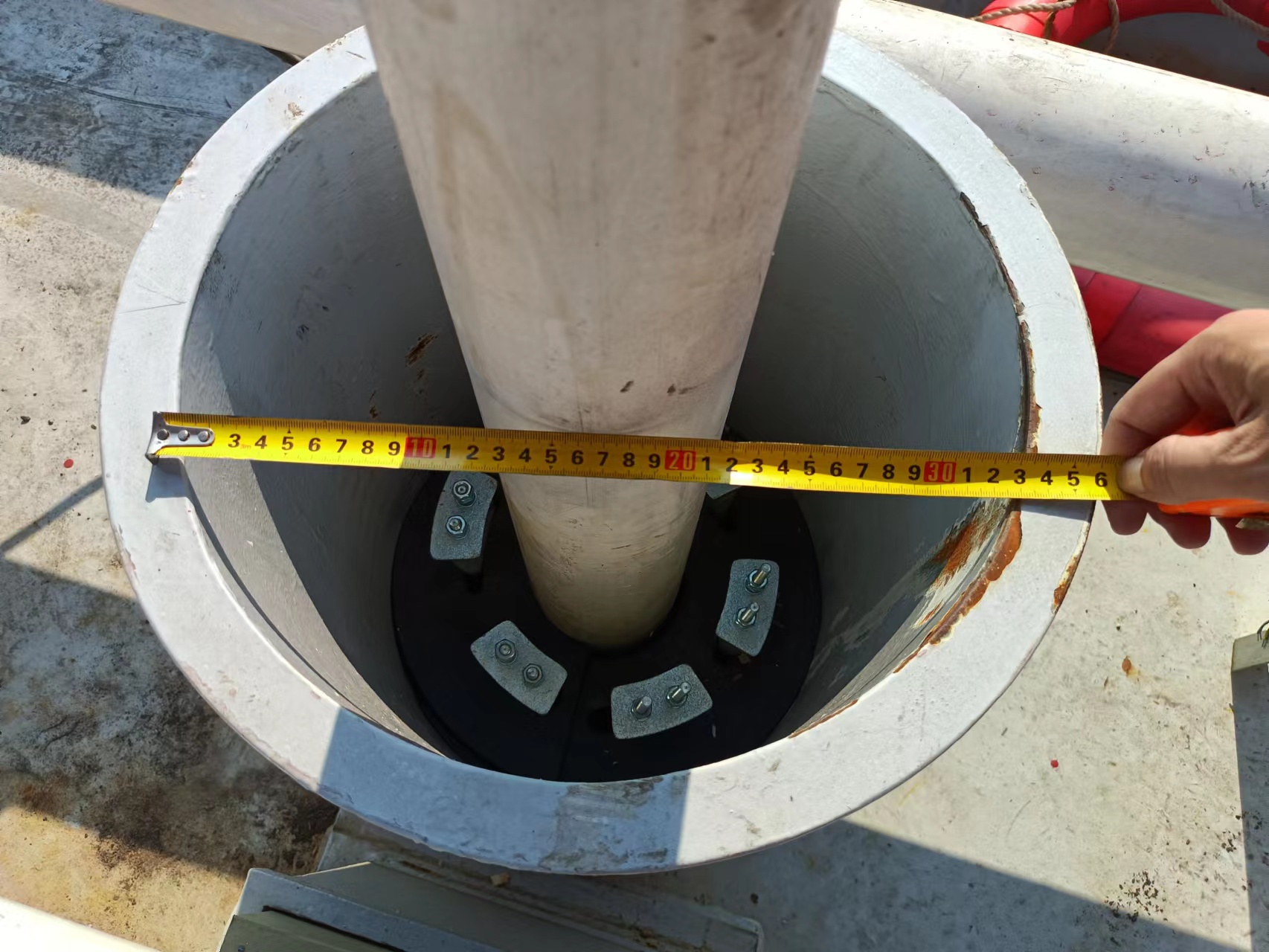

測量拉索外徑
大橋索導管孔密封技術及材料
清水塘大橋拉索導管孔將采用株洲市完全科技有限公司生產的充氣型斜拉索導管密封系統進行防水密封。該系統材料主要包括變徑橡膠襯套、高強度鋁合金密封氣囊、防腐密封膠，以及專用安裝工具和安裝輔料。
其功能原理（即施工方式）為：先用變徑橡膠襯套縮小索導管孔空隙間距；然后用高強度鋁合金密封氣囊圍繞吊桿進行充氣膨脹密封，達到索導管口部位上下隔斷雨水的效果；最后在表面覆蓋防水密封膠，既是對密封氣囊的保護，也是增加一層防水材料。
其功能原理（即施工方式）為：先用變徑橡膠襯套縮小索導管孔空隙間距；然后用高強度鋁合金密封氣囊圍繞吊桿進行充氣膨脹密封，達到索導管口部位上下隔斷雨水的效果；最后在表面覆蓋防水密封膠，既是對密封氣囊的保護，也是增加一層防水材料。
